集装袋成袋质量标准
一.集装袋应严格按照<集装袋制作工艺单>要求制作。外观应美观,无线头、 无污染、无破损,集装袋印刷图案清晰,位置准确。 二、部件不准有残次、异味、基布,涂膜牢固、无漂膜现象。

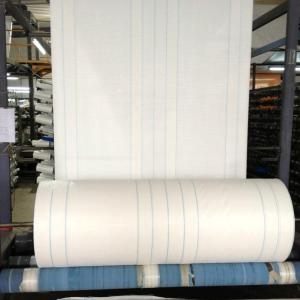

1. 每丝密度必须>0.42N/tex,低于0,42N/tes视不合格。 2. 伸长率、断裂伸长率15%-25%,超过25%为不合格。 3. 宽度、经丝:±0.01mm, 纬丝:±0.1mm 厚 度:经丝:±0.005mm 纬丝:±0.01mm 4. 克重、单丝线密度偏差≤3‰ 。 5. 纱经、经丝5.5cm—12cm,纬丝5.5cm—8cm卷锭平整,表面平整、光滑、无 明显起毛、成型良好无多头丝、毛头丝、每袋数量标准。 6. 颜色:按工艺要求必须纯正。 7. 次等丝:外观及仟密度达不到标准要求的丝。
一:质轻聚丙烯纤维的密度,为0.90-0.92 g/cm3,在所有化学纤维中是比较轻的,比锦纶轻20%,比涤纶轻30%,比粘胶纤维轻40%,因此,很适合做冬季服装的絮填料或滑雪服、登山服等的面料。
.粉体吨袋拆包机具备独特的设计结构,可以对大袋中不易下落的物料进行拍打处理,使其能够顺利的从吨袋中进入下步工序。磁选机可对无聊中混杂的异物进行清除,保持了物料的纯度,也避免影响物料的下一步使用。
吨袋产品防老化,特别是集装袋等产品的防老化,一直在围扰堂编企业能老化制的应用大有学间,用得好可以使堂端产品价值倍增;用得不好会事倍半基星遭到富户素赔。防老化涉及高分子化学、高分子物理学、塑料材料工学等多个学科。本章的疑难问题分析及处理从理论与实践方面专门解答这些周中实际疑难问题。本章中给出了大量的塑端产品防老化实际应用可靠配方。
碳酸钙母料添加到多少吨袋扁丝强度不降低,这要看所添加的碳酸钙母料品质。对于新料来说,碳酸钙母料的粒度越细,添加量越多;碳酸钙母料中载体越多,添加量越多;碳酸钙母料包覆处理越好,添加量越多。一般情况下,碳酸钙母料的粒度在325目左右,几乎没有使用偶联剂包覆,仅用石蜡等团粒,载体很少或无载体,添加量超过3%,强度就可能下降;碳酸钙母料的粒度在425目左右,使用偶联剂不多,包覆效果一般,载体含量- -般在5%左右,添加量超过5%,强度就可能下降;碳酸钙母料的粒度均在800目左右,最多1000日,使用偶联剂量足,包覆效果较好,载体在7%以上,添加量可能达到7%以上强度不下降,甚至可以达到9%左右强度不下降。
